초슬림 3연동 도어 조립 설명서 부

들어가기

중문중에 초슬림 3 연동 도어가 많은 인기를 얻고 있습니다. DIY로 발주 조립 설치를 하기도 합니다. 여기에서는 조립 설치을 하는데 설명서에는 없는 내용을 부연 설명을 하려고 합니다. 영림임업의 회사의 제품 조립 설치 설명서를 가지고 진행하려고 합니다. 다른 회사의 제품에 대한 조립 설치 설명서의 기본적으로 큰 차이는 없다고 판단이 됩니다. 여기에선 보다 더 깊은 이해를 위해 조립 순서에 추가 내용을 부연하도록 하겠습니다.

---

초슬림 3 연동 도어 조립 설명서 부연







문틀 조립 과정의 구성품은 좌우 기둥 각각 1개씩, 상하판 각각 1개씩으로 이루어져 있습니다. 문틀 조립 장소는 조립 공간이 충분히 나오는 바닥을 선택합니다. 주로 거실이나 안방이 될 것입니다. 구성품이 들어있는 박스를 언박싱하면서 포장 박스를 바닥에 자연스럽게 펼쳐 바닥을 보양합니다. 기둥의 좌우를 구분을 해야 합니다. 문이 열리는 방향에 기둥에는 개스킷이 평행하게 두 개 나열된 기둥이어야 합니다. 그리고 반대 방향은 개스킷이 하나밖에 없습니다.



또한 상하부 문틀의 구분이 쉽습니다. 하부 문틀은 레일이 들어가는 홈이 3개가 평행하게 나있습니다. 나머지 하나는 상부문틀이 됩니다. 상부 문틀에는 유닛과 스토퍼가 달려 있어 구분이 쉽습니다.

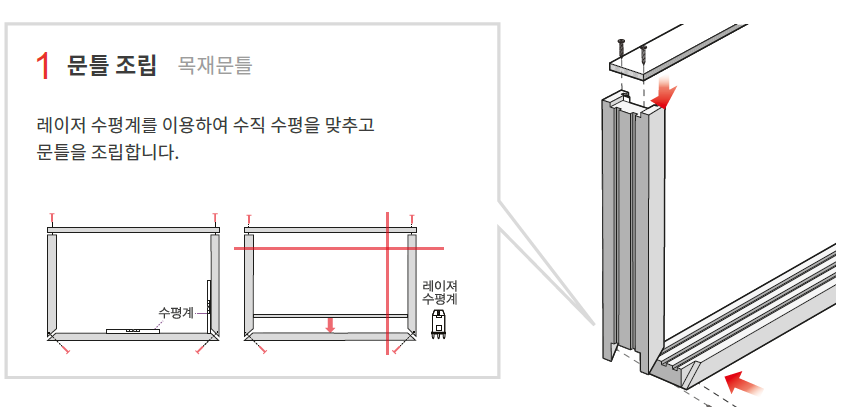

상하 좌우 부품이 구분되어 배치를 시킨 후, 수평 수직을 맞춰 틔어 나가기 않게 나사못으로 조립을 합니다. 전동 드라이버를 이용할 때에는 힘 조절을 잘해야 합니다.



---

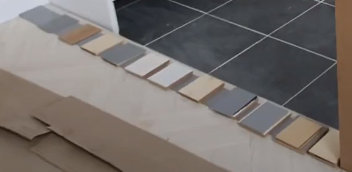

문틀을 설치하기 전에 더 중요한 선 작업이 있습니다. 문틀이 설치할 장소, 개구부의 바닥 수평을 0도에 가깝게 맞춰야 합니다. 하판의 가공면의 공차는 0에 가깝습니다. 기계로 가공했기 때문입니다. 하판의 가공면과 개구부의 바닥 수평이 0에 가까워 틈새를 없어야 오랫동안 사용해도 틀어지지 않습니다. 개구부의 바닥의 수평을 수평계 또는 레이저 레벨기를 이용해 공차가 생기는 곳에 평형 고임목 또는 얇은 합판(딱지)등으로 아래 사진처럼 수평을 맞춥니다. 평형 고임목 또는 딱지가 움직이지 않게 글루건 또는 실리콘으로 고정시킵니다.

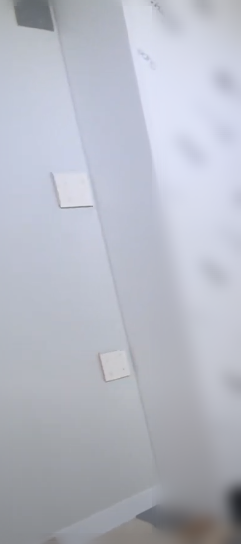

또한 개구부 좌우의 수직도를 맞게 평형 고임목 또는 합판등으로 보강을 해줍니다. 문틀 설치 후에 그 면에 맞춰 고정을 쉽게 하기 위해서입니다.

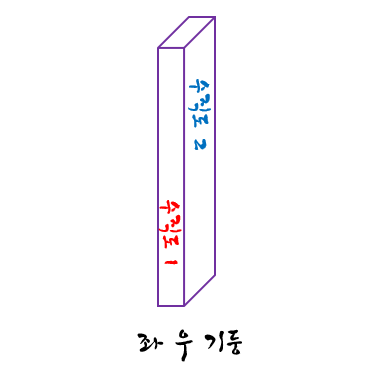

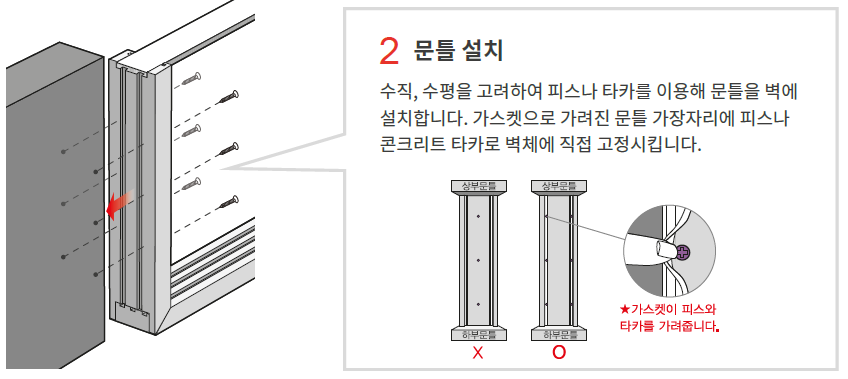

수평 및 수직용 고임목을 설치했다면 조립한 문틀을 얹어 놓습니다. 얹힌 문틀의 하판의 수평과 좌우 수직을 재차 확인을 합니다. 만족할 만한 수평과 수직일 경우, 좌우 기둥에 임시 고정용 피스로 벽면 수직용 먹줄에 맞춰 고정시키거나 쐐기용 고임목으로 임시 고정시킵니다. 기둥의 수직은 아래 그림처럼 빨간색 수직도 1과 파란색 수직도 2가 존재하기 때문입니다. 수직도 1은 틸팅, 수직도 2는 롤링이라고 볼 수 있습니다.



좌우 기둥의 수직도 1(틸팅)과 수직도 2(롤링)를 수평계 또는 레이저 레벨기로 보다 정밀하게 수직도 1, 2 모두 맞춘 후 문틀 고정을 합니다.



---

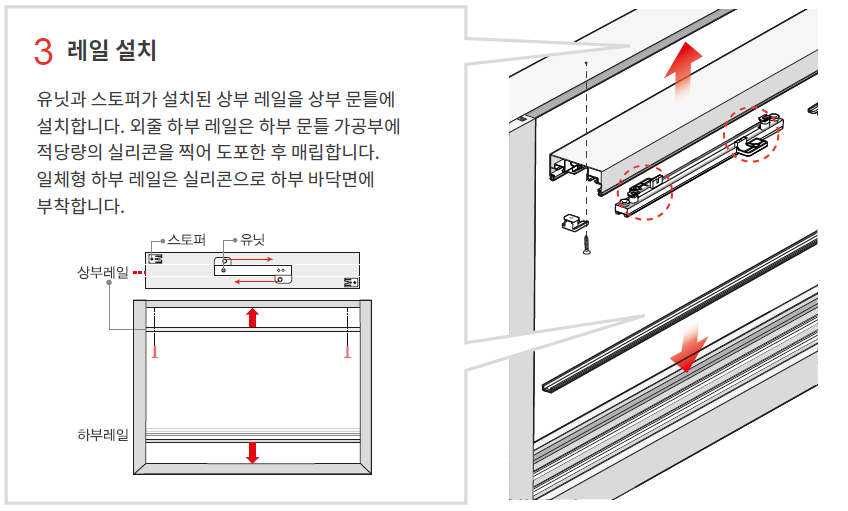

문틀을 수평, 수직에 맞춰 고정했다면 가장 어려운 단계가 끝났습니다. 유닛과 스토퍼를 상부 문틀에 장착합니다. 하부 문틀의 파인 홈에 실리콘을 적당량 도포 후 레일을 얹어 부착시킵니다.



---

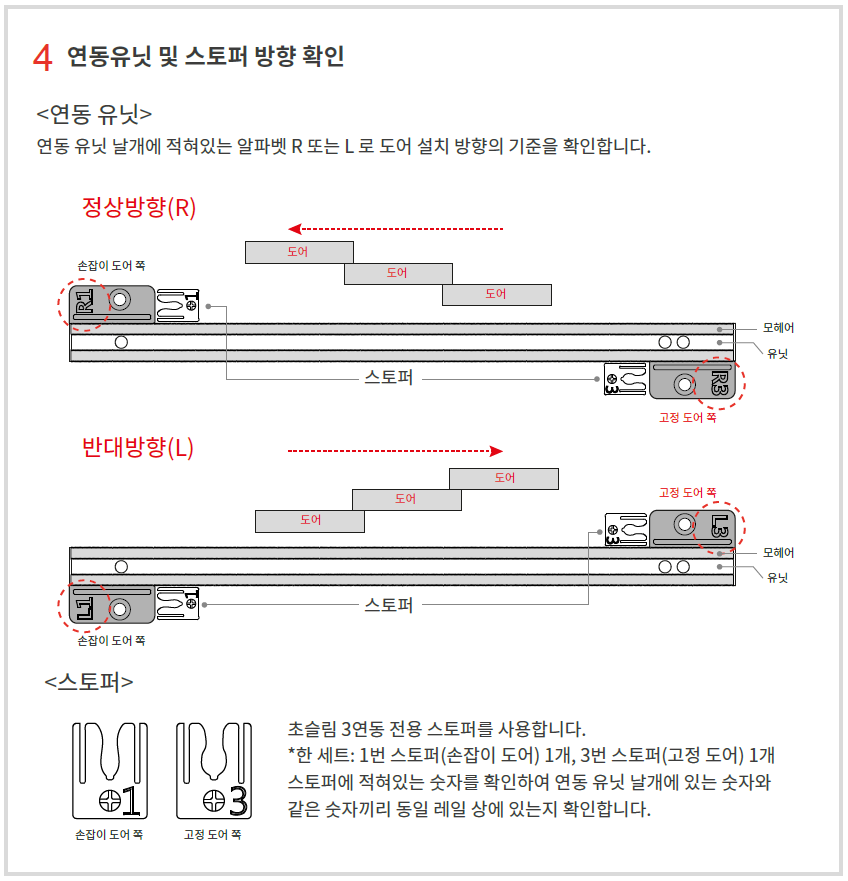

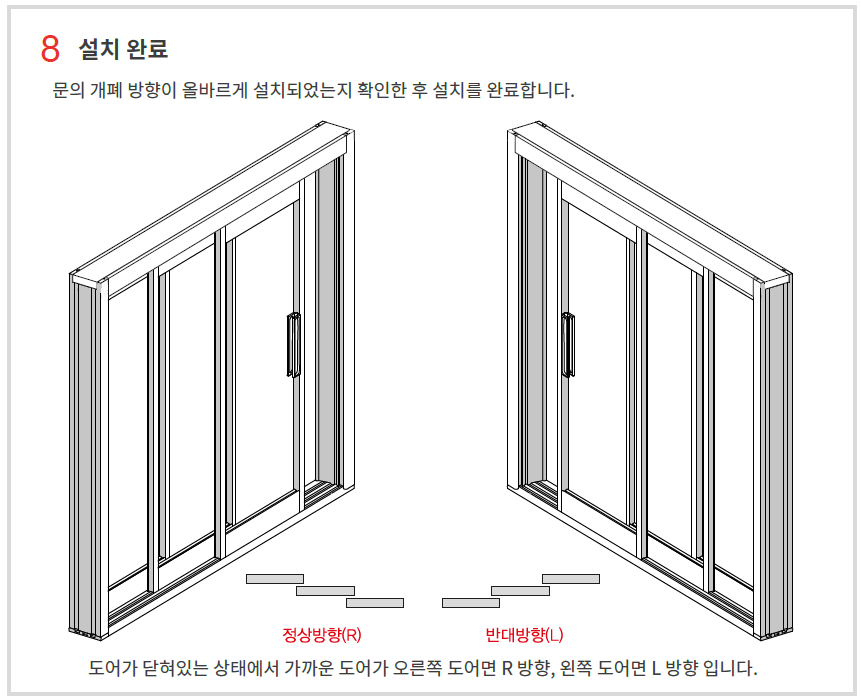

상부 문틀에 설치된 연동 유닛과 스토퍼 방향을 확인해야 하는데요. 연동 유닛 날개에 적혀 있는 숫자와 스토퍼에 적혀 있는 숫자와 같게 위치를 잡아줍니다. 연동 유닛 날개에 적혀있는 R과 L은 문을 여는 방향을 말하는 겁니다. 정상방향은 손잡이 문이 맨 앞에 위치하고 닫혔있을 때, 손잡이 문이 오른쪽에 위치할 경우를 말합니다. 정상방향을 R로 표시합니다. 반대 방향은  손잡이 문이 왼쪽에 위치하며 L로 표시합니다. 숫자 1은 손잡이 문, 숫자 2는 고정 문의 스토퍼를 가리킵니다. 또한 스토퍼 1번과 3번의 모양이 다릅니다. 스토퍼의 숫자를 확인했다면 스토퍼의 나사를 살짝 풀어, 스터퍼 1번은 닫는 쪽으로, 스토퍼 3번은 여는 쪽으로 최대한 옮겨 놓습니다.



---

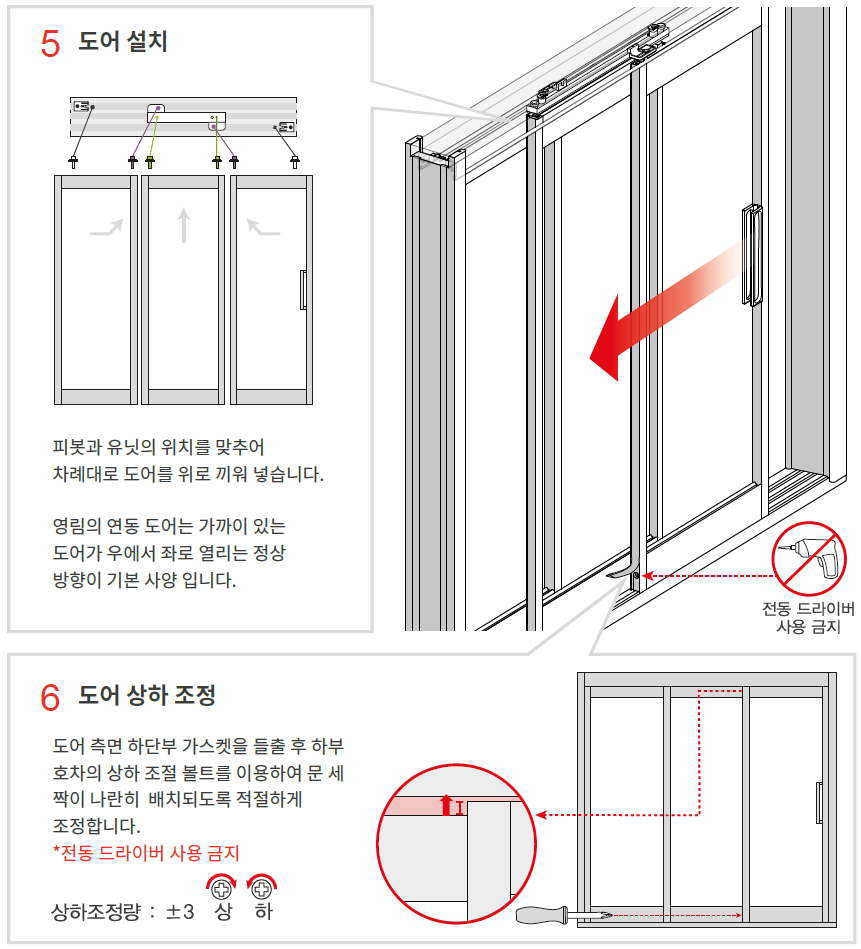

도어를 설치할 차례입니다. 도어의 위아래를 구분해야 하는데요. 바퀴가 있는 부분이 아래, 피봇(봉)이 있는 부분은 위쪽입니다. 또한 도어는 손잡이 도어, 중간 도어, 고정 도어로 구분해야 합니다. 구분하는 방법은 이렇습니다 손잡이 도어는 손잡이가 있어 쉽게 구분이 됩니다. 중간 도어는 모헤어가 각각 좌우에 하나씩 달려있습니다. 고정 도어는 좌우 쪽 한 곳에만 달려 있다는 것을 알고 구분합니다. 여는 방향을 재차 확인 후, 손잡이 도어, 중간 도어, 고정 도어 순으로 또는 역순으로 부착을 합니다.



문을 여러 번 여닫으면서 문의 수직과 높낮이를 확인합니다. 문의 움직임이 부드럽다고 판단되면 문을 오른쪽 또는 왼쪽으로 몰아놓고 수직과 높낮이를 조정합니다. 조정하는 방법은 위 그림처럼 반드시 수동 드라이버를 사용해야 합니다.



또한 양 쪽 끝으로 옮겨 놓은 스토퍼 1, 3번의 위치를 찾아야 합니다. 정확한 위치는 여러 번의 조정 등으로 찾아야 합니다.



---

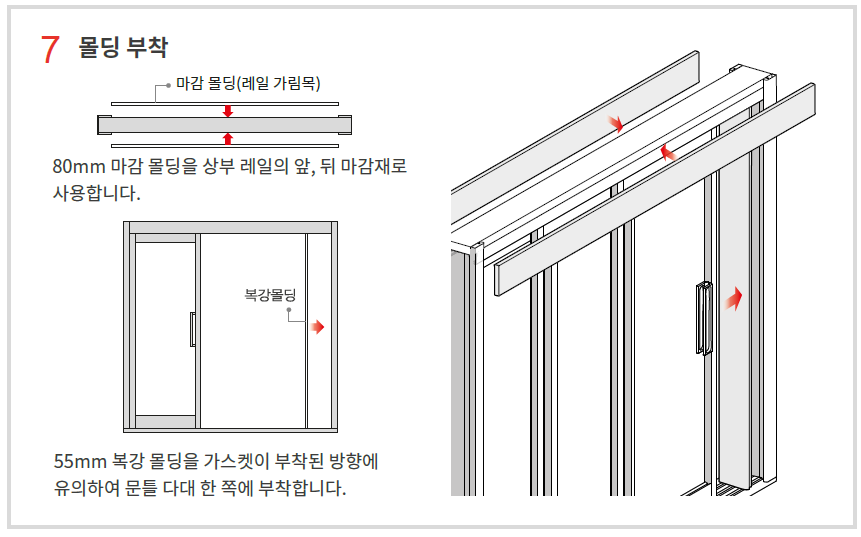

상부 문틀에 설치된 유닛 가림목 몰딩을 길이에 맞게 재단 후 방향에 맞게 부착을 합니다. 방향은 필름이 적게 말려있는 곳을 위쪽으로 위치시킵니다.







---



끝맺음

새로운 제품에 대한 시공 설명서를 여러 번 읽으면 많은 의문들이 생겼다가 해결되기도 합니다. 모든 답은 현장뿐만 아니라 설명서에도 담겨있다는 뜻으로 여겨집니다. 실무에서 또는 동영상에서 보고 들으면서 시공 설명서에 빠져 있는 사소한 것들을 최대한 모아 시공에 대한 설명을 추가하려고 했습니다. 어느 한 제조사의 제품만으로 설명했지만 다른 제조사의 제품 또한 큰 차이는 없다고 생각이 됩니다. 추후 타제품에 시공 설명서를 추가 부연을 해보도록 할 예정입니다.



---
