LED 전등 잔광현상에 대해

원인이 무엇일까

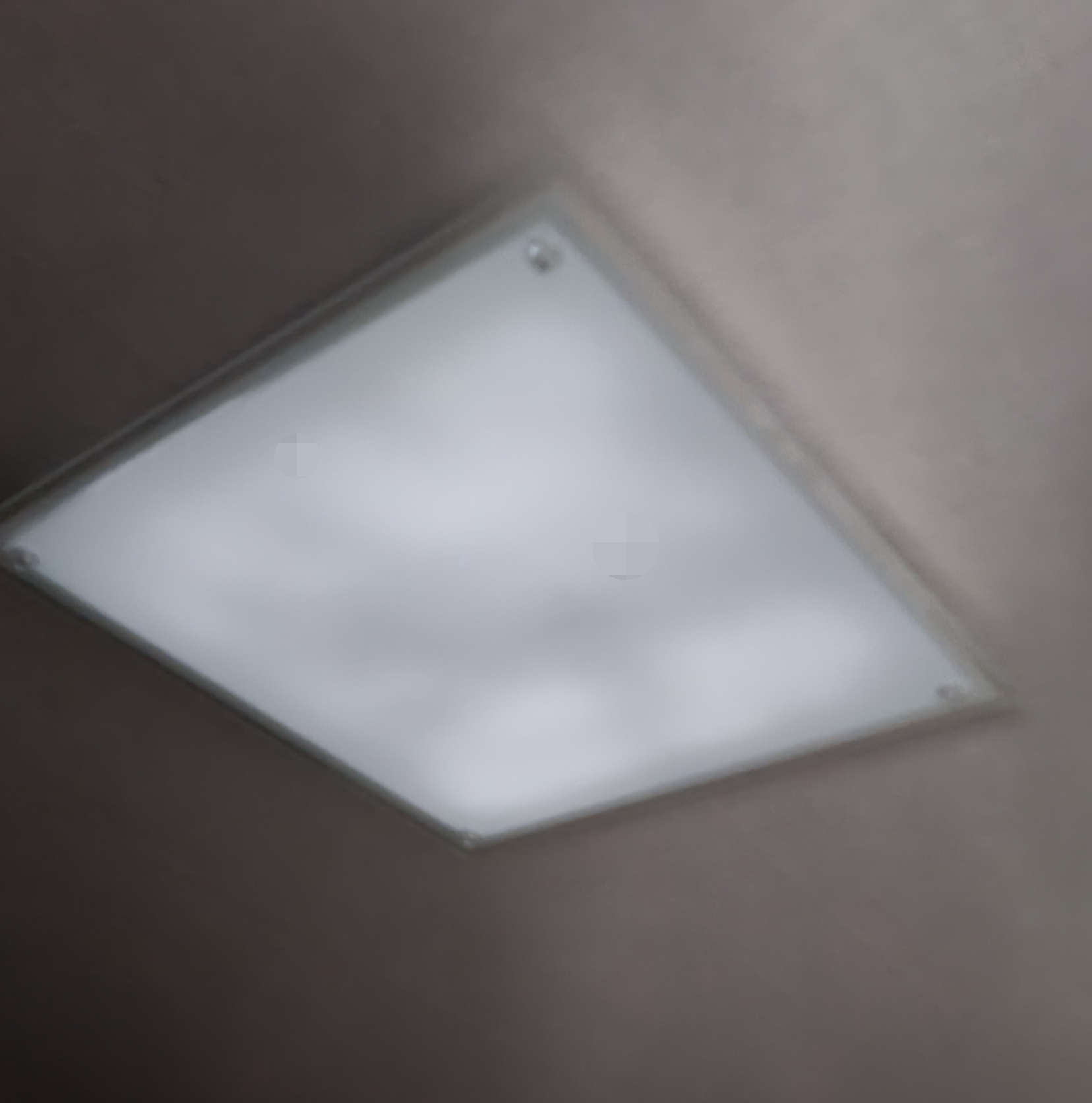

LED 조명을 사용 중인데, 스위치를 껐는데도 LED 조명에서 미세한 불빛이 보이는 경우가 있습니다. 이러한 증상을 잔불 또는 잔광현상이라고 합니다. 전원을 껐는데도 미세한 불빛이 보이는 이유가 무엇 때문일까요? 스위치를 꺼도 전기선의 활선이나 중선선을 통해 미세한 전류가 흘러 LED 칩에 불빛이 들어오기 때문입니다.  이렇게 불빛이 들어오는 원인이 무엇이겠습니까?



디지털 스위치를 사용할 때 이런 현상이 발생합니다. 일반적인 주택인 경우 아날로그 방식의 텀블러스위치(똑딱이 스위치)를 사용하고 있습니다. 최근에 지어진 아파트 같은 경우 액정 디지털 스위치 등을 사용하기도 하고, 개인적으로 ITO 디지털 스위치를 사용하기도 합니다. 이런 디지털 스위치를 사용하는 경우 스위치 전원을 꺼도 미세한 전류가 흐리기도 합니다. 그 전류에 의해 LED등에 잔광현상을 만들게 됩니다.



또한 전기배선이 잘못되었을 경우도 이런 현상을 만듭니다. 전기선은 활선과 중성선으로 구분됩니다. 활선은 공통선으로 등기구까지 바로 연결되며, 중선선은 스위치를 통해 LED 등기구에 전기를 공급하게 됩니다.  활선과 중성선의 추가적인 전등작업이나 콘센트 작업으로 선이 꼬여 있는 경우가 있습니다. 이런 경우 한 전선에 전기가 통하면서 잔광현상이 발생합니다.



접지 전류를 타고 미세전류가 전등에 흘러들어 가 잔광 현상이 발생하기도 합니다. 콘선트의 복스가 철 재질로 되어있어 그 복스에 접지 전류가 흘러 생기는 경우가 있습니다. 경량 철구조물로 되어 있는 경우에 엠바에 전기가 흐르거나 철 구조물 자체에 전기가 흐르기도 합니다. LED 전등의 철 재질로 된 고정 브래킷을 타고 들어와 LED 전등의 구조물에 접지 전류가 흘러 잔광현상이 발생하기도 합니다.

1. 디지털 스위치를 사용했을 때

2. 전기배선이 잘못되었을 때

3. 접지전류를 타고 미세전류가 전등에 흘러들어갔을 때

---

해결방법은?

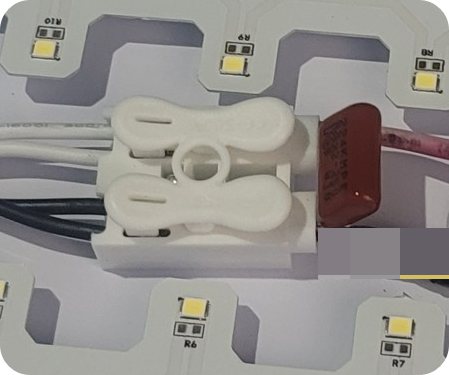

잔광 제거기를 사용해 잔광을 제거할 수 있습니다. 콘덴서 타입의 잔광제거기와 잔광 제거 전용 제품이 있습니다. 콘덴서 타입의 잔광제거기는 제품잔광 전용 제품으로 출시된 것이 아니며 전기 제품에 들어가는 콘덴서 부속으로 잔광 제거가 나름대로 쉽기 때문에 많이 사용하는 것입니다. 전기 제품 콘덴서처럼 2개의 선으로 이루어져 LED 전등 입력선에 각각 하나씩 연결하면 됩니다. 가격은 1,000원대입니다.



잔광 제거 전용 제품은 잔광을 제거할 목적으로 출시된 제품입니다. AC 입력단 2가닥선, AC출력단 2가닥선으로 이루어집니다. AC입력선에는 천정에서 내려온 선을 별도의 커넥터에 가각 연결하고, AC출력단 2가닥은 LED 전등 전원 입력단에 각각 연결을 합니다. AC입력단은 천정 방향으로 AC출력단은 전등방향으로 전선을 연결해 주면 됩니다. 6,000원 이상의 가격대를 현성하고 있습니다. 접지전류에 의한 잔광 현상을 빼고 잔광 현상을 잡을 수 있습니다.



잔광 제거 두 번째 방법입니다. 전원 분배기에서 전등용 차단기의 극상을 바꿔주는 것입니다. 전원 분배기 쪽으로 가면 전등용 차단기가 여러 개 있을 겁니다. 전등, 전열 AC 등의 이름이 붙여져 있는데 그중 전등용 차단기를 찾습니다. 차단기 아래쪽 전선이 LED 전등으로 전기를 보내주는 전선입니다. 아래쪽 전선은 두 가락을 서로 바꿔 극상이 전환되어 잔광을 제거할 수 있습니다. 이 작업을 할 경우 반드시 관련 차단기를 내린 후 실시하셔야 안전합니다.



잔광의 발생 원인이 접지 전류에 의한 원인일 경우, 제거하는 방법입니다. 접지부위에 접지 전류가 흐르지 것을 막아주는 것입니다. LED전등 고정용 브래킷과 LED전등의 외함(몸통)에 닿지 않게 절연테이프등의 절연재를 이용해 접촉을 피하는 것입니다. 피스를 사용할 경우에도  플라스틱 와셔 부품을 사용해 LED전등의 외함에 직접 닿지 않게 절연을 시켜줘야 합니다. LED전등 외함(몸통)에 접지 전류가 흐르지 않아 잔광현상이 생기지 않는 것입니다.



1. 콘덴서 타입의 잔광제거기와 잔광 제거 전용 제품 사용

2. 전원 분배기에서 관련 전등용 차단기 2차측 전선 극상을 교환

3. 접지 부위에 접지 전류가 흐르는 것을 차단
