LED 전등 잔광현상 : 활선, 중성선, 접지선

잔광 또는 잔불현상

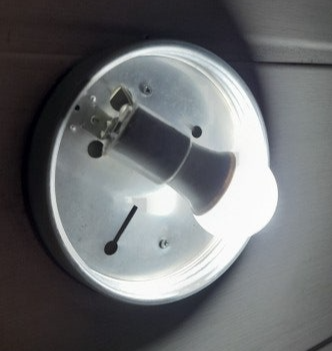

위 사진은 스위치를 껐었도 희미하게 전등이 켜진 것처럼 보입니다. 또는 간헐적으로  번쩍이기도 합니다. 이런 현상을 잔광현상 또는 잔불현상이라고 합니다. 취침하기에 매우 불편할 뿐만 아니라 수면 건강에 매우 위협적이며 불면증을 유발할 수도 있습니다. 빠른 조치가 없다면 미세한 전류가 흘려 제품 수명를 단축시키며, 전기요금 비용도 상승하게 됩니다.



---



인입 전기를 알아야...

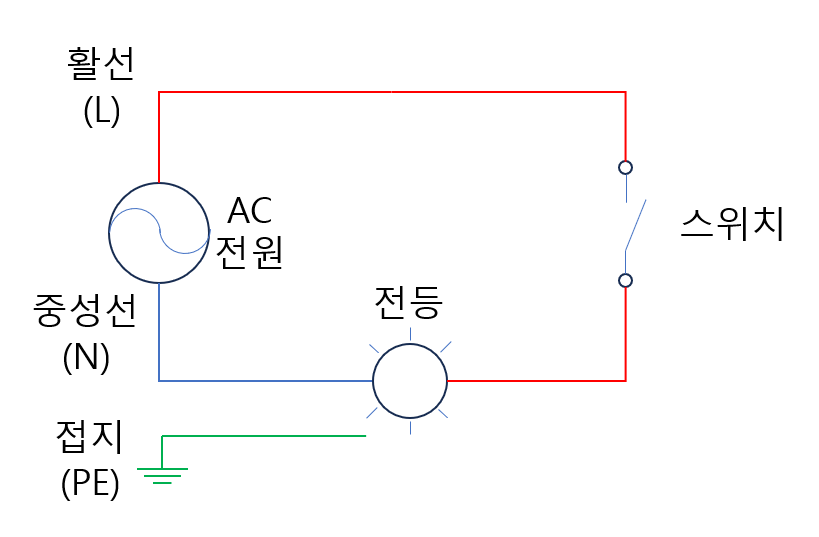

일반적인 전등회로도입니다. AC전원은 배전반 차단기 2차측 전원 교류 220V입니다. 스위치는 기계식 또는 전자식 스위치이고, 전등은 형광등 또는 LED 전등을 말합니다. 국내 가정용 전기는 단상 AC 220V(실효값) 60Hz입니다. 스위치의 정격용략이 16A, 250VAC인 경우, 최대 전류 16A, 최대 전압 교류 250V 사용 가능하다는 의미입니다. 1초동안 60번씩 전압과 전류값이 양에서 음으로 바뀌며 극성이 없어 대부분 가정용 전기 제품은 활선(L)과 중성선(N)을 구별없이 사용가능합니다. 발전소에서 만든 전기를 변전소와 변압기를 통해  가정집으로 전원선이 두가닥이 활선(L)과 중성선(N)입니다. 땅에 묻은 접지봉에 연결한 접지선을 합해 3 가닥입니다. 활선(L), 중성선(N), 접지선(PE 또는 E)으로 나타냅니다.





빨간색과 파란색, 즉 활선과 중성선을 의미하는데요. 다상교류 전기시스템에서 활선은 살아있는 전기선이며, 중성선은 전원 중성점에서 꺼낸 전선을 말합니다. 전기공급업체에서 활선과 중성선, 두 선만 공급을 받고, 접지선은 건축물 땅에 묻은 접지봉으로부터 공급을 받습니다.



정상적인 전등 배선은 활선(L)이 스위치를 거쳐, 중성선(N)은 직접 전등으로 가야 합니다. 스위치가 꺼진 상태에서 중선선으로 인한 전등이 잔광 또는 잔불현상은 발생하지 않습니다. 기계식이 아닌 경우, 두 선이 바뀐 경우에는 잔광 또는 잔불현상이 발생할 수 있습니다.



전기 공급업자로부터 받는 활선과, 중성선, 접지봉으로부터 받는 접지선으로 가정집 전기 시스템을 구축하며, 정상적인 전기 전등 배선이 이루어진다면 잔광 또는 잔불 현상을 발생이 없어지거나, 현저히 낮아질 겁니다.



마치며

잔광 또는 잔불 현상이 어떤 회로에서 어떤 현상을 말하는 것인지를 알아보았으며, 이를 이해하기 위해 인입되는 전기 배선을 알아보았습니다. 전기 회로에 대한 이해없이는 이런 증상을 해결하기도 쉽지 않다고 생각합니다.
